O Zelio é uma CLP versátil e é classificado como relé programável por causa de sua características de limitação de controle de entrada e saída.
Normalmente utilizamos esse CLP quando se quer fazer um controle STAND ALONE de uma máquina ou pequeno processo.
A vantagem principal do CLP é o custo reduzido, controle centralizado, reduzindo a parte de comandos elétricos do painel, ele tem vários modelos que possibilitam variadas tensões de entrada, saídas a relé ou transistor.
O software pode ser baixado
AQUI!!! direto do site do fabricante.
Ao abrirmos os software a tela abaixo aparece, o primeiro passo é darmos arquivo novo e a próxima tela é aberta e nela pode-se selecionar o modelo que se quer utilizar para a programação. A escolha do modelo esta relacionada com a quantidade de entrada e saída que se quer utilizar, a alimentação das entradas e o controle que se quer executar na saída, sendo saídas a relé ou transistor.
Selecionado o modelo, clica-se em avançar e a tela a seguir aparece, nela define-se quer utilizar uma expansão. se a expansão estiver disponível para o seu modelo.
Caso não queira adicionar nenhuma expansão e só clicar em avançar, nessa próxima tela seleciona-se qual tipo de programação quer fazer, podendo ser o LADDER a esquerda ou linguagem de blocos digitais (FBD).
Selecionado a linguagem e dado o avançar a tela a seguir aparece e nela podemos programar o CLP, nesse caso foi selecionado a programação em LADDER, na parte inferior da tela temos as entradas e saídas, temporizadores, contadores, memórias e comparadores análogicos que podem ser utilizados na programação.
Como exemplo de aplicação a seguir um passo a passo de como fazer uma partida direta.
Primeiramente clica-se na entradas I. Clica-se em I1 e arrasta-se para a posição indicada.

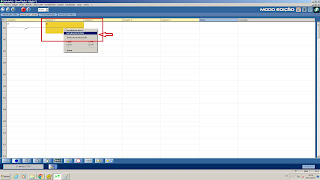

Arrasta-se também o I2 e clicando com o direito do mouse sobre o contato pode-se alterar o contato de aberto para fechado.
Agora arrasta-se o contato tipo bobina para o fim da linha, esse contato que será ligado pelas entradas.
Depois para ser fazer a partida utilizando botões de pulso, é necessário fazer o contato de selo da bobina de saída. Para isso arrasta-se o mesmo contato para a região das entradas, em paralelo com I1 que será o botão de liga.
clica-se na linha para ligar em paralelo o contato Q1 com a saída I1 e nas linhas para ligar Q1 saida com I2, I1 de entrada.
E pronto, podemos simular o projeto.
Para isso basta clicar em primeiro S e depois RUN, na sequência clique nos ícones de I(entrada) e Q(saída) .
Agora basta clicar nas entradas e ver o acionamento de saída. Com o I1 ligamos a saída, e com I2 desligamos a saída.
Para retornar a programação e sair do módulo de simulação proceda como na tela abaixo.
Espero que tenham gostado,
esses são os primeiros passos para programação e simulação no software Zelio soft do CLP Zelio da Schneider Eletric.
Aguardo comentários e dúvidas...
