O exercício tem como objetivo executar a seguinte sequência:
O cilindro A avança, e quando está totalmente avançado; o B avança e quando estiver totalmente avançado; o B recua, quando o B totalmente recuado; o A recua.
Cada ciclo é controlado pelo acionamento de um botão de pulso elétrico (A+B+B-A-).
O esquemático da montagem é:
A seguinte sequência de montagem foi usada para facilitar as conexões.
1-Colocar os componentes eletropneumáticos em seus lugares:

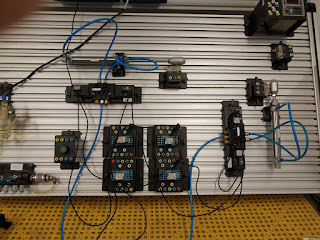

2-Colocar os fios pretos para que derivem do negativo da fonte nos bornes elétricos dos componentes eletropneumáticos:
4-Utilizar fios de cores diferentes para fazer o comando eletropneumático do circuito, isto facilita depois, para caso o funcionamento não seja o desejado, o erros serem corrigidos.
Aqui vemos o funcionamento do circuito eletropneumático funcionando:
